DEPP B18-5VL

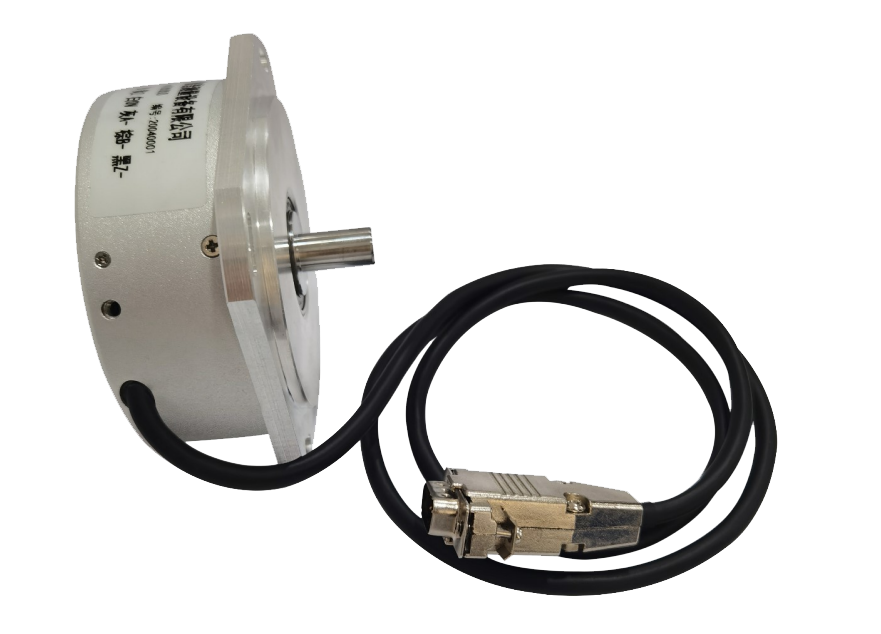

Датчик круговой DEPP B18-5VL

Датчик DEPP B18-5VL — это поворотный энкодер, предназначенный для отображения угла наклона рабочего стола расточного станка и трансформации высокоточной измерительной платформы.

Технические характеристики

  • Количество импульсов на оборот: 90 000 или 180 000.
  • Реперные точки: 1.
  • Точность: ±5°, ±8’, ±10’.
  • Рабочее напряжение: DC 5 В ±5%.
  • Ток: 200 мА.
  • Допустимая электрическая скорость вращения: ≤120 об/мин.
  • Частота выходного сигнала: 200 кГц.
  • Выходной сигнал: TTL, RS422, синусоидальная волна ~1 VPP.
  • Допустимая механическая скорость вращения: ≤1000 об/мин.
  • Ударопрочность: ≤100 м/с.
  • Допустимая нагрузка на ось: осевая — 10 Н, радиальная — 10 Н.
  • Класс защиты: IP23.
  • Рабочая температура: от 0 до +50 °C.
  • Вес: 1,5 кг.
  • Длина кабеля: 1 м.

Для обеспечения точности подключения датчика угла рекомендуется использовать муфту D-типа (D10 или D14).
