Оптическая линейка KA-600

Оптическая линейка KA-600 имеет жёсткую конструкцию, что гарантирует устойчивость к вибрациям в процессе резки металла. В основном линейка используется на токарных и фрезерных металлообрабатывающих станках.

При установке на оборудование не используется выставочная планка, корпус линейки сконструирован таким образом, что идёт сразу крепление и выставление. Порядок установки и ввод в эксплуатацию смотрите в паспорте УЦИ.

Стандартный комплект поставки: кабель 3 метра в армированное оплётке, защитный кожух от повреждений, комплект креплений, сигнал TTL, сертификат, упаковочный лист.

Дополнительно доступно к заказу: кабель 1м или 2м, переходник TTL на RS422, линейка с сигналом RS422, дискретность измерения 1мкм или 0.5мкм.

Оптическая линейка KA-300

Оптическая линейка AG4733

SINO AG4733 — это серия оптических линеек, предназначенных для использования в металлообрабатывающих станках с числовым программным управлением (ЧПУ), автоматических линиях и с линейными двигателями. Линейка обеспечивает точное позиционирование инструмента или заготовки.

Особенности

• Защитная конструкция. Алюминиевый корпус защищает стекло решётки, считывающую головку и направляющую шину от пыли, стружки и смазочно-охлаждающей жидкости (СОЖ). Уплотнительный материал обеспечивает герметичность оболочки (уровень защиты — IP55).
• Высокая точность. Линейка достигает международного уровня точности среди аналогичной продукции.
• Динамические характеристики. Считывающая головка перемещается по направляющей с минимальным трением о стекло линейного энкодера. Структура головки исключает ошибку противоположного зазора, что обеспечивает высокие максимально допустимую скорость перемещения и ускорение вдоль направления измерения.
• Устойчивость к тепловым деформациям. Механизм скольжения с расстоянием 100 мм между элементами демонстрирует устойчивость к тепловым деформациям, что помогает достичь идеальной точности системы.

Технические характеристики

• Точность позиционирования: ±3–5 мкм/м.
• Дискретность измерения: 2, 5, 10, 50, 100 мкм (согласно заказу).
• Максимальная скорость перемещения: 60 м/с.
• Интерфейс: Biss-C, SSI, Yaskawa.

Длина измерения может варьироваться в зависимости от модели. Например, у AG4733/540 она составляет 540 мм, у AG4733/640 — 640 мм, у AG4733/740 — 740 мм.

При необходимости установки датчиков длиной более 740 мм рекомендуется использовать линейные энкодеры с полноразмерным корпусом шкалы, если есть достаточно места для установки.

Применение

Оптические линейки SINO AG4733 подходят для токарных, фрезерных и других станков с ЧПУ. Они могут использоваться как альтернатива дорогостоящим оптическим линейкам HEIDENHAIN.

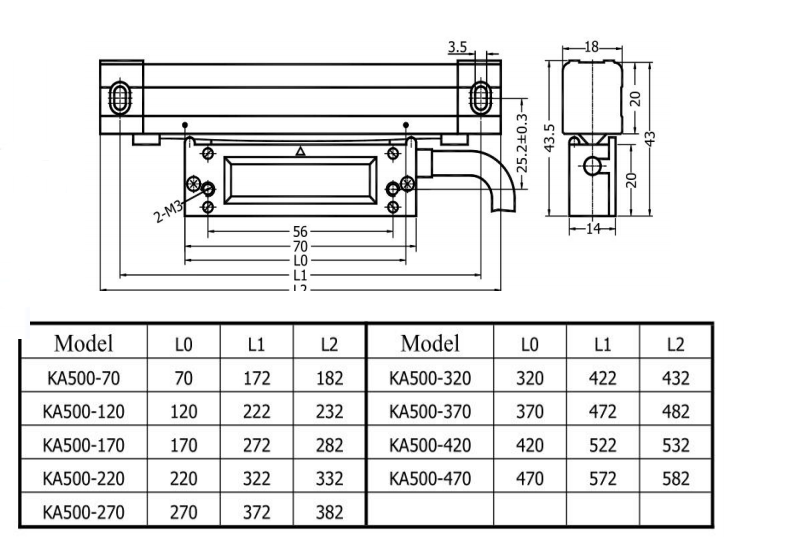

Оптическая линейка KA-500

SINO KA-500 — это серия оптических линеек (датчиков линейного перемещения), предназначенных для высокоточного измерения координат рабочих органов промышленного оборудования. Они используются в системах числового программного управления (ЧПУ) и устройствах цифровой индикации (УЦИ) на металлообрабатывающих станках (токарных, фрезерных, шлифовальных, расточных). Линейка позволяет контролировать перемещение суппортов, столов и других подвижных узлов, повышая точность обработки деталей и снижая процент брака.

Конструкция и принцип работы

В основе работы устройства лежит оптоэлектронный принцип считывания микроскопической штриховки на стеклянной шкале. Считывающая головка перемещается на прецизионных подшипниках, что гарантирует плавность хода и стабильность показаний. Корпус выполнен в узком профиле, а рабочая зона защищена специальными уплотнениями, предотвращающими попадание пыли, стружки и смазочно-охлаждающей жидкости (СОЖ) внутрь механизма. Соединительный кабель длиной 3 метра заключён в защитную металлическую оплётку для предотвращения механических повреждений и электромагнитных помех.

Технические характеристики

Некоторые параметры серии KA-500:

• Рабочая длина. Доступны модели с длиной измерения от 70 до 770 мм.
• Разрешение. 5 мкм (0,005 мм).
• Тип выходного сигнала. TTL (+5 В (±5%), 80 мА).
• Коннектор. TTL 9-pin.
• Максимальная скорость работы. 60 м/мин.
• Референтные метки. Одна метка каждые 50 мм.
• Рабочая температура. От 0 до 45 °C.
• Тип защиты. IP55.
• Поперечное сечение. 18×20 мм.
• Параметры питания. 5 В (5%), 80 мА.

Преимущества

• Компактные габариты, позволяющие монтировать линейку на малогабаритные станки и в труднодоступные места.
• Высокая разрешающая способность, обеспечивающая точность позиционирования инструмента.
• Совместимость с большинством современных контроллеров и блоков УЦИ благодаря выходному сигналу TTL.
• Надёжная защита оптических элементов, продлевающая срок службы датчика в условиях интенсивного промышленного производства.
• Простота калибровки и настройки.
