Устройство цифровой индикации SINO SDS5V

УЦИ SDS6-2VA – цифровая система индикации для станков

Устройство цифровой индикации монитор SINO SDS200S

Устройство цифровой индикации монитор SINO SDS6-3V

Устройство цифровой индикации монитор SINO SDS2MS

Устройство цифровой индикации монитор SINO SDS2-3VA

Устройство цифровой индикации монитор SINO SDS3MS

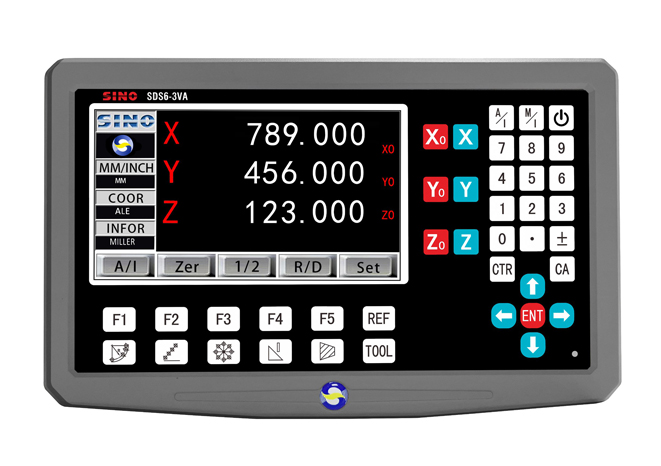

УЦИ SDS6-3VA – цифровая система индикации для станков

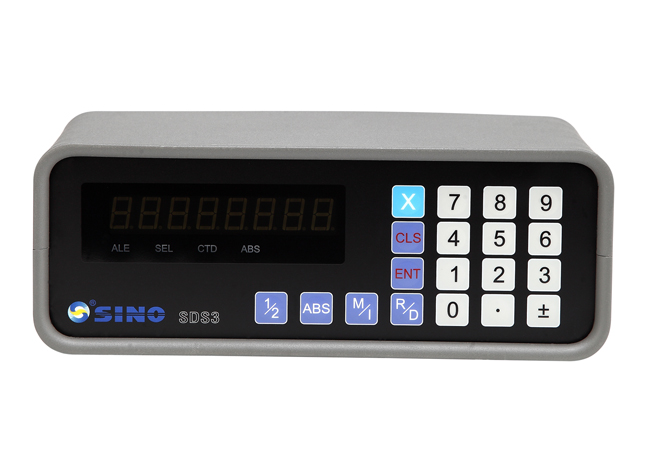

Устройство цифровой индикации монитор SINO SDS3-1

Устройство цифровой индикации монитор SINO SDS200

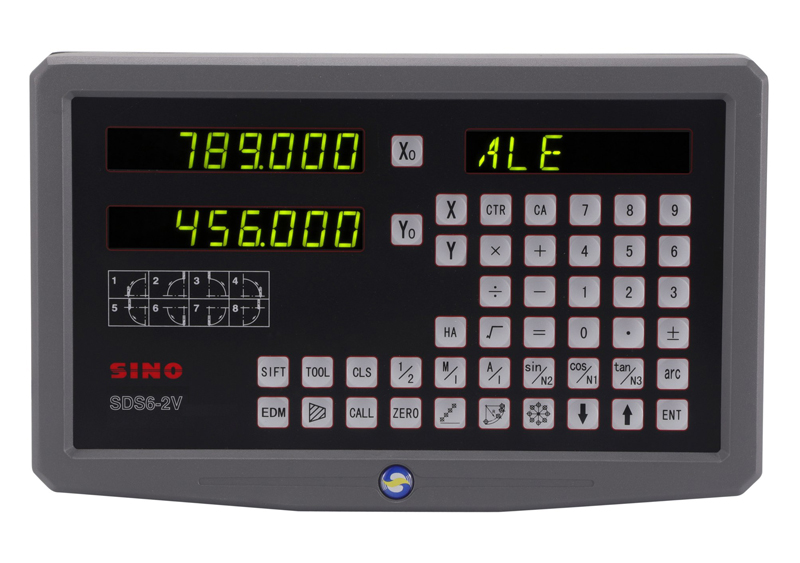

Устройство цифровой индикации монитор SINO SDS6-2V

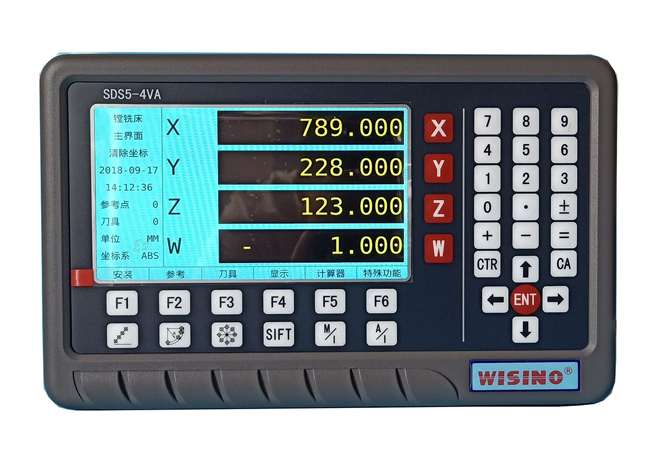

Устройство цифровой индикации монитор SINO SDS5-4VA

Наши специалисты смогут произвести квалифицированный монтаж линейных преобразователей и устройств цифровой индикации.

​

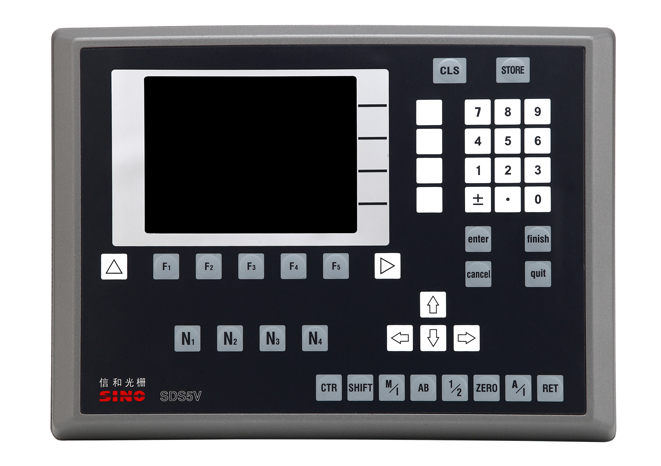

Устройство цифровой индикации SINO SDS5V

Монитор УЦИ SINO SDS5V оснащается абсолютно новым 32-разрядным встроенным компьютером и ЖК дисплеем размером 5.6 дюймов.

Поддерживает работу на двух языках по выбору: английский или китайский. УЦИ поддерживает работу по четырем осям.

Имеется встроенный жесткий диск большой емкости и USB порт для передачи данных между ПК.

Каждая ось имеет до 600 точек компенсации нелинейных ошибок, которые могут генерировать документ с данными сравнения с помощью двухчастотного лазерного измерительного прибора и специального программного обеспечения компании для хранения документов в таблицах данных для обработки данных и минимизации погрешности измерения.

Цифровой дисплей также имеет графический интерфейс и профессиональные функции для сверлильного станка напольного типа, прецизионного сверлильного станка, прецизионного шлифовального станка, токарного станка, электроэрозионного станка и т.д.

Количество осей: 4
Диапазон измеряемых длин: 9999 мм
Тип выхода сигнала: TTL
Длина кабеля: 1 метр

SINO SDS5V — это устройство цифровой индикации (УЦИ), предназначенное для контроля позиционирования до 4 координат на станках и промышленном оборудовании. Продвинутая версия модели включает 32-битный процессор и позволяет работать с 6 координатами.

Основные характеристики

Количество осей. До 6 координат.

Дискретность. 0,5; 1; 5; 10 мкм.

Дисплей. Жидкокристаллический, отображает динамическое смещение в цифровом виде.

Передача данных. Прямая от датчиков линейного перемещения.

Питание. Разъём для подключения питания 220 В.

Особенности

Готовность к работе без считывания референтных меток. Это сокращает время наладки технологической операции.

Нелинейная компенсация ошибок. Коррекция погрешностей измерений.

Функция деления окружности на равные части. Упрощает работу с круговыми элементами.

200 вспомогательных точек исходного положения. Расширение возможностей позиционирования.

Передача координат в реальном времени через RS232. Интеграция с другими системами.

Передача файлов через USB. Экспорт и импорт данных.

Поддержка нескольких координатных систем. Координатная система станка, абсолютная, относительная, пользовательская (до 2000 точек).

Графические функции. Измерение и ввод графических элементов (точка, линия, круг, угол, отверстие с пазом, прямоугольное отверстие, эллипс), графическая демонстрация, смещение координат и вращение.

Жёсткий диск большой ёмкости. Хранение до 1024 файлов, в каждом — до 400 постоянных элементов.

Функция печати. Печать графических элементов и координатных значений трёх осей.

Ось Z. Может быть подключена к оптической линейке или к преобразователю углового положения вала в код.

Применение

УЦИ SINO SDS5V используется на расточных, токарных, шлифовальных станках и в другом технологическом оборудовании.

Наши специалисты смогут произвести квалифицированный монтаж линейных преобразователей и устройств цифровой индикации.

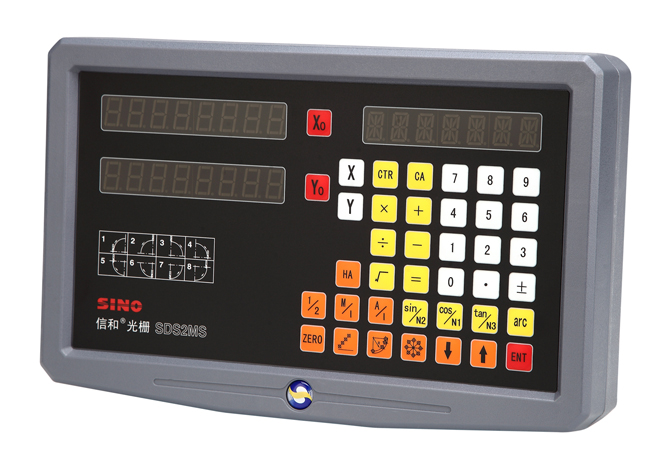

Устройство цифровой индикации монитор SINO SDS2MS

SINO SDS2MS — это устройство цифровой индикации (УЦИ), предназначенное для точного измерения положения заготовки по двум осям (X и Y) на металлообрабатывающих станках, например, фрезерных или токарно-винторезных. Оно позволяет оператору контролировать перемещение осей станка через визуальный интерфейс.

Особенности

  • Компактный лёгкий корпус с ярким LED-дисплеем и удобной клавиатурой.
  • Два входа для подключения линейных энкодеров.
  • Интуитивно понятное управление, простота установки и настройки.

Функционал

  • Регулировка яркости дисплея.
  • Индикатор углового положения.
  • Сброс настроек до значения по умолчанию.
  • Установка нулевого положения.
  • Выбор единиц измерения: миллиметры или дюймы.
  • Работа в абсолютной или шаговой системе координат.
  • Поиск средней точки и отслеживание опорной точки.
  • Память для 200 точек пользовательских координат.
  • Калькулятор.
  • Линейная и нелинейная компенсация ошибок.
  • Сохранение настроек при внезапном отключении питания.
  • Расчёт радиуса/диаметра окружности, простой и плавной R-образной дуги.
  • Сверление отверстий вдоль наклонной линии.
  • Позиционирование отверстий по окружности (PCD).
  • Обработка внутренней полости прямоугольника.
  • Компенсация диаметра инструмента.
  • Обработка фаски.
  • Цифровой фильтр.

Технические характеристики

  • Количество осей: 2.
  • Дискретность измерения: 0,5 мкм.
  • Тип выходного сигнала: TTL/RS422.
  • Параметры питания: 100–220 В, 50–60 Гц.
  • Полная мощность: 25 ВА.
  • Масса: 4 кг.

Комплектация

  • Устройство цифровой индикации Sino SDS2MS.
  • Кабель питания длиной 1 м (вилка US/UK/EU/AU).
  • Руководство пользователя на английском языке.

Наши специалисты смогут произвести квалифицированный монтаж линейных преобразователей и устройств цифровой индикации.

​

Устройство цифровой индикации SINO SDS6-2VA

Устройство цифровой индикации SINO SDS6-2VA — современное решение для оснащения металлообрабатывающих станков системой точного контроля координат. Данная модель УЦИ разработана компанией SINO и отличается наличием цветного жидкокристаллического дисплея, который обеспечивает удобное отображение информации и значительно повышает комфорт работы оператора. Система предназначена для точного контроля перемещения по двум координатам и широко применяется на оборудовании с ручным управлением.

Цифровой индикатор SDS6-2VA обеспечивает высокую точность измерений и стабильную работу при интенсивной эксплуатации. Устройство поддерживает дискретность считывания 0,1 / 0,5 / 1 / 5 / 10 мкм, что позволяет использовать его для выполнения как стандартных, так и высокоточных операций механической обработки. В зависимости от комплектации и требований заказчика монитор поставляется с типом сигнала TTL либо RS422

УЦИ SINO SDS6-2VA совместимо с оптическими и магнитными линейками производителя SINO. При совпадении типов сигнала оборудование подключается напрямую, а при необходимости возможна интеграция через специальные переходники. Такая универсальность делает систему удобной для модернизации существующих станков и внедрения на новое оборудование.

Принцип работы цифрового индикатора основан на обработке инкрементальных импульсных сигналов, формируемых оптическими линейками или энкодерами. Считывание данных осуществляется по технологии муаровых полос на дифракционной решетке, благодаря чему достигается высокая точность позиционирования. Встроенный вычислительный модуль преобразует поступающие сигналы в цифровые значения и отображает координаты перемещения на LCD-дисплее в режиме реального времени.

Устройство цифровой индикации SDS6-2VA применяется для контроля положения инструмента или заготовки при выполнении токарных, фрезерных, шлифовальных, расточных и других операций. Использование цифрового индикатора позволяет существенно повысить точность обработки, снизить вероятность ошибок оператора и ускорить выполнение производственных задач.

Цифровые индикаторы SINO широко используются в сфере металлообработки и устанавливаются на различные типы ручных станков, включая:

- токарные станки;

- фрезерные станки (для установки на 2 оси);

- цилиндрошлифовальные станки;

- плоскошлифовальные станки;

- координатно-расточные станки;

- сверлильное оборудование;

- универсальные металлообрабатывающие станки.

Благодаря высокой надежности, удобному интерфейсу и точности измерений УЦИ SINO SDS6-2VA является эффективным решением для модернизации станочного оборудования и повышения качества механической обработки деталей.

Характеристики :

Количество осей: 2
Диапазон измеряемых длин: 9999 мм
Тип выхода сигнала: TTL
Длина кабеля: 1 метр

Наши специалисты смогут произвести квалифицированный монтаж линейных преобразователей и устройств цифровой индикации.

Устройство цифровой индикации монитор SINO SDS2-3VA

Цифровой блок индикации (УЦИ) SINO SDS2-3VA предназначен для подключения двух или трёх оптических или магнитных линеек. Система оснащена современным ЖК-экраном с высоким разрешением, который обеспечивает чёткое отображение данных, облегчает контроль и повышает точность измерений.

SDS2-3VA применяется для контроля перемещений по осям X, Y и Z, что позволяет оператору эффективно управлять процессом обработки на фрезерных и токарных станках. Благодаря простому монтажу и совместимости с различными типами оборудования устройство легко интегрируется в производственные процессы без дополнительных сложностей.

Где используется SDS2-3VA

  • Фрезерные станки – 3-осевая система цифровой индикации обеспечивает стабильную обратную связь по перемещениям, повышая точность и производительность обработки.
  • Токарные станки – УЦИ гарантирует точное позиционирование инструмента и заготовки, оптимизируя рабочий процесс.
  • Высокоточное машиностроение – аэрокосмическая, автомобильная и инструментальная отрасли получают выгоду от высокой точности и надёжности системы.

Преимущества УЦИ SDS2-3VA

  • Мультиязычная поддержка – встроены пять языков (английский, китайский, французский, немецкий и испанский).
  • Интуитивный интерфейс – управление доступно даже пользователям без опыта работы с УЦИ.
  • Большой ЖК-дисплей – экран высокого разрешения обеспечивает удобство чтения и комфорт в эксплуатации.
  • Совместимость – работает со всеми линейками SINO и большинством китайских оптических шкал.

Характеристики дисплея DRO SDS2-3VA

  • Подходит для токарных, сверлильных, расточных и фрезерных станков.
  • Поддержка переключения между китайским и английским языками.
  • Широкая совместимость с оптическими стеклянными линейками.

Технические параметры

  • Питание: 80–240 В переменного тока.
  • Сигнал: TTL для высокой точности.
  • Корпус: износостойкий пластик.
  • Штекеры: доступные стандарты – Австралия, ЕС, США, Великобритания и др.

Дополнительные возможности SDS2-3VA

  • Поддержка до трёх энкодеров (3 координаты).
  • Возможность объединения осей и настройки совместимости с оборудованием сторонних производителей.
  • Прочный литой корпус с мембранной панелью.
  • Удобное отображение на большом ЖК-дисплее.

Функционал:

  • Построение PCD (точек на окружности).
  • Память для 200 нулевых настроек.
  • Отображение радиуса и диаметра.
  • Функция смещения инструмента.

УЦИ SINO SDS2-3VA – надёжное решение для повышения точности, удобства и эффективности работы на токарных, фрезерных и шлифовальных станках.

Характеристики :

Количество осей: 3
Длина кабеля: 1 метр

Наши специалисты смогут произвести квалифицированный монтаж линейных преобразователей и устройств цифровой индикации.

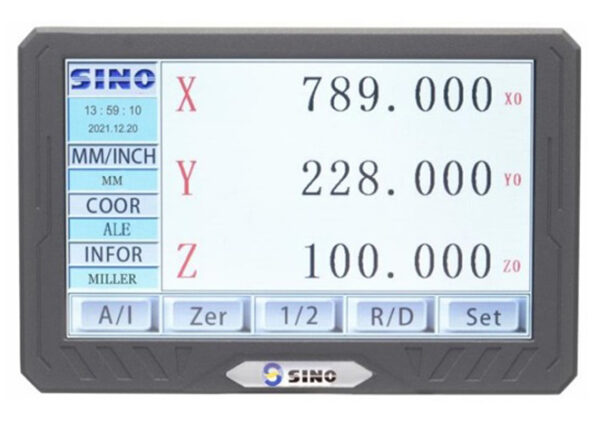

Устройство цифровой индикации монитор SINO SDS200S

SINO SDS200S — это устройство цифровой индикации (УЦИ, DRO), предназначенное для мониторинга и измерения положений осей на станках (токарных, фрезерных, сверлильных и других). Оно представляет собой упрощённую версию модели SINO SDS200, но при этом сохраняет высокую точность и надёжность измерений. proma.su +3

Основные характеристики

  • Количество осей. 1 ось.
  • Дискретность измерения. Поддерживает подключение линеек с дискретностью 0,5; 1; 5 и 10 мкм.
  • Диапазон измеряемых длин. До 9999 мм.
  • Тип выходного сигнала. TTL (от линеек).
  • Референтная точка. Не указана.
  • Длина кабеля (стандарт). 1 м (питание).
  • Электропитание. 80–260 В.
  • Габаритные размеры. 253×119×94 мм.
  • Габариты упаковки. Не указаны.
  • Вес упаковки. 2 кг.

Особенности

  • Высокая частота входного сигнала системы DRO. Достигает 5 МГц с A/B, что обеспечивает быструю и точную обработку данных.
  • Калькулятор в системе DRO. Оснащён 16- и 32-разрядным калькулятором, что повышает точность вычислений.
  • Компактный дизайн. Лёгкий в установке и интеграции в различные системы.

Применение

Устройство подходит для многоосевых измерений в производственной среде, а также для сложных научных исследований. Может использоваться на токарных, фрезерных, сверлильных, расточных и электроэрозионных станках.

Дополнительные сведения

  • Производитель. Sino (Китай).
  • Сертификация. CE, ROHS.
  • Класс защиты. IP67.
  • Дисплей. LCD.
  • Языки интерфейса. Поддерживает несколько языков, включая английский, немецкий, французский, испанский и китайский.

Характеристики :

Количество осей: 3

Длина кабеля: 1 метр

Наши специалисты смогут произвести квалифицированный монтаж линейных преобразователей и устройств цифровой индикации.

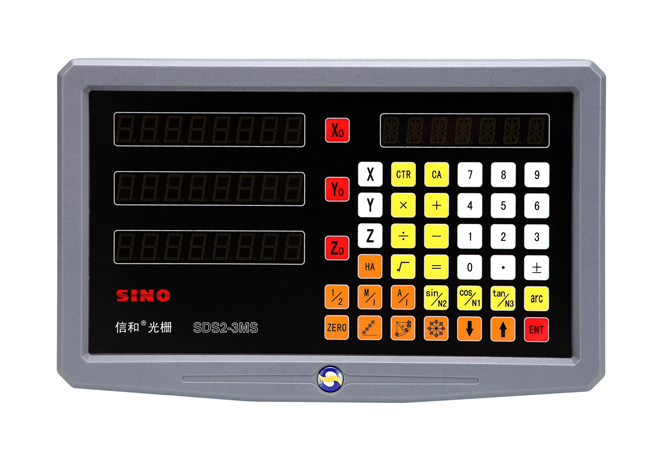

Устройство цифровой индикации монитор SINO SDS3MS

Устройство цифровой индикации SDS3MS

Монитор УЦИ SINO модели SDS3MS отображает три оси перемещения и считывает все серии оптических линеек: КА-200, КА-300, КА-500, КА-600 и КА-800М. SDS3MS подходит для работы на фрезерных и расточных станках. Блок УЦИ SDS3MS доступен к заказу с сигналом TTL и RS422. В соответствии с выбранным сигналом необходимо подбирать и оптические, магнитные линейки. Дискретность измерения: 10 мкм / 5 мкм / 1 мкм / 0.5 мкм.

Цифровой дисплей DRO этой серии является экономичной версией цифрового дисплея серии SDS6. Основное отличие является отсутствие предохранителя т скачка электроэнергии.

На УЦИ SDS3MS используется новейшая 16-битная технология SCM и может вводить высокую частоту сигналов A/B до 5 МГц.

Особенности

  • компактный лёгкий корпус;

  • яркий LED‑дисплей;

  • удобная клавиатура;

  • два входа для линейных энкодеров;

  • интуитивно понятное управление;

  • простота установки и настройки;

  • цветной дисплей в корпусе из высокопрочного пластика;

  • сертификация CE.

Функционал

Устройство поддерживает:

  • регулировку яркости;

  • индикатор углового положения;

  • сброс настроек до значений по умолчанию;

  • установку нулевого положения;

  • выбор единиц измерения (миллиметры/дюймы);

  • работу в абсолютной или шаговой системе;

  • поиск средней точки;

  • отслеживание опорной точки;

  • память для 200 точек пользовательских координат;

  • встроенный калькулятор;

  • линейную и нелинейную компенсацию ошибок;

  • сохранение настроек при внезапном отключении питания;

  • расчёт радиуса и диаметра окружности;

  • функции расчёта R‑образной дуги (простую и плавную);

  • сверление отверстий вдоль наклонной линии;

  • позиционирование отверстий по окружности (PCD);

  • обработку внутренней полости прямоугольника;

  • компенсацию диаметра инструмента;

  • обработку фаски;

  • цифровой фильтр.

Технические характеристики

Параметр Значение
Количество осей 3
Дискретность измерения
Тип выходного сигнала TTL / RS422
Параметры питания ,
Полная мощность
Масса

Комплектация

В комплект поставки входят:

  1. Устройство цифровой индикации SINO SDS3MS.

  2. Кабель питания (1 м, вилка US/UK/EU/AU).

  3. Руководство пользователя на английском языке.

Где применяется

УЦИ SINO SDS3MS подходит для:

  • фрезерных станков (точное измерение положения заготовки по осям X и Y);

  • токарно‑винторезных станков (передача показаний линеек по осям X и Z на монитор УЦИ).

Наши специалисты смогут произвести квалифицированный монтаж линейных преобразователей и устройств цифровой индикации.

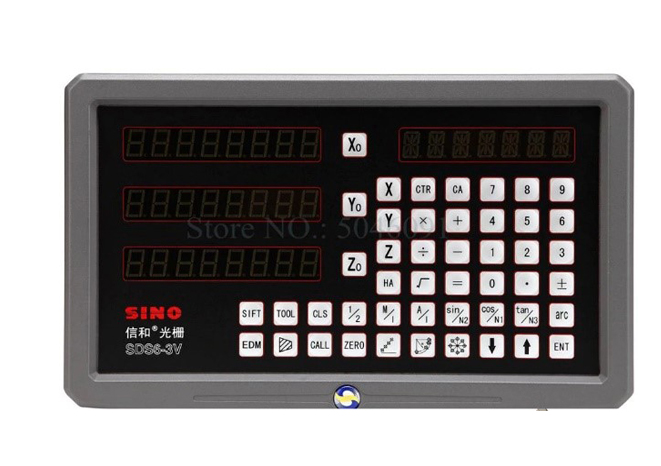

Монитор цифровой индикации SINO SDS6-3V
SINO SDS6-3V — это устройство цифровой индикации (УЦИ), предназначенное для точного измерения положения заготовки по трём осям (X, Y, Z) на токарных, фрезерных, шлифовальных и электроэрозионных станках. Оно обрабатывает сигналы от линейных или круговых энкодеров (оптических линеек) и отображает координаты на цифровом дисплее.

Основные характеристики

  • Количество осей: 3.
  • Дискретность измерения: 0,1; 0,5; 1; 5 мкм.
  • Тип выходного сигнала: TTL/RS422.
  • Параметры питания: 100–220 В.
  • Полная мощность: 15 ВА.
  • Габариты: 298×184×50 мм.
  • Масса в упаковке: 3,5 кг.

Функционал

  • Регулировка яркости.
  • Индикатор углового положения.
  • Сброс настроек до значения по умолчанию.
  • Установка нулевого положения.
  • Выбор единиц измерения (мм/дюймы).
  • Работа в абсолютной или шаговой системе.
  • Поиск средней точки.
  • Отслеживание опорной точки.
  • Память для 200 точек пользовательских координат.
  • Калькулятор.
  • Линейная и нелинейная компенсация ошибок.
  • Сохранение настроек при внезапном отключении питания.
  • Расчёт радиуса/диаметра окружности.
  • Функции расчёта R-образной дуги (простая и плавная).
  • Сверление отверстий вдоль наклонной линии.
  • Позиционирование отверстий по окружности (PCD).
  • Обработка внутренней полости прямоугольника.
  • Компенсация диаметра инструмента.
  • Обработка фаски.
  • Цифровой фильтр.
  • Согласование выходов.
  • Асинхронный интерфейс RS-232 (опционально, на расстояние до 15 м со скоростью 14,4 Кбайт/с).
  • Измерение конусов.
  • Память для 200 операций.
  • Сверление по сетке.
  • Обработка цилиндра/торца.

Особенности

  • Компактный лёгкий корпус, простота установки и настройки.
  • Передовая технология цифровой обработки сигнала обеспечивает стабильные измерения даже в шумной среде.
  • Три входа для линейных или круговых энкодеров по осям X, Y и Z.
  • Широкий функционал позволяет использовать устройство с разными системами и приложениями.

Комплектация

  • Устройство цифровой индикации.
  • Кабель питания.
  • Монтажный кронштейн.
  • Прозрачный защитный чехол.
  • Руководство пользователя на английском языке.

Наши специалисты смогут произвести квалифицированный монтаж линейных преобразователей и устройств цифровой индикации.

Устройство цифровой индикации монитор SDS6-3VA

SINO SDS6-3VA — это 3-осевая цифровая система индикации (DRO), предназначенная для токарных, фрезерных, карусельных и горизонтально-расточных станков. Она позволяет точно считывать координаты и контролировать позиционирование заготовки по трём осям (X, Y, Z).

Устройство цифровой индикации (УЦИ) SINO модели SDS6-3VA одновременно может отображать три оси измерения. Данный монитор работает со всеми линейками SINO (проверяйте сигнал TTL или RS422 у монитора и линеек). УЦИ применяют для установки на токарные станки, чаще фрезерные, карусельные и горизонтально-расточные. Дискретность измерения настраивается, согласно подключенной линейке, например: 0,1 / 0,5 / 1 / 5 / 10 мкм. Обращаем Ваше внимание, что к УЦИ можно подключить линейки с разной дискретностью измерения.

Новый монитор УЦИ SDS6-3VA отличается оснащением цветного дисплея. Он более яркий и информативный. Отлично подходит для любого современного машиностроительного предприятия.

Технические характеристики

  • Тип: 3-осевая система цифровой индикации DRO.
  • Материал: металл.
  • Питание: AC 100–240 В, 50–60 Гц.
  • Рабочая температура: 0…+70 °C.
  • Сигнал: TTL (опционально — RS422).
  • Диапазон измеряемых длин: 9999 мм.
  • Дискретность измерения: настраивается в зависимости от подключённой линейки (например, 0,1; 0,5; 1; 5; 10 мкм).

Особенности

  • Поддержка измерений по трём осям для комплексного контроля движения.
  • Цифровой дисплей для отображения данных.
  • Возможность переключения единиц измерения (метры или дюймы).
  • Прочный металлический корпус, устойчивый к нагрузкам и вибрациям.
  • Совместимость с различными видами металлообрабатывающих станков.
  • Цветной дисплей, который делает систему более яркой и информативной.

Применение

SINO SDS6-3VA используется для повышения точности обработки на станках. Система снижает вероятность ошибок оператора и позволяет достичь высокой производительности при серийной и единичной обработке деталей.

Наши специалисты смогут произвести квалифицированный монтаж линейных преобразователей и устройств цифровой индикации.

Ещё статьи...

  1. SINO SDS3-1
