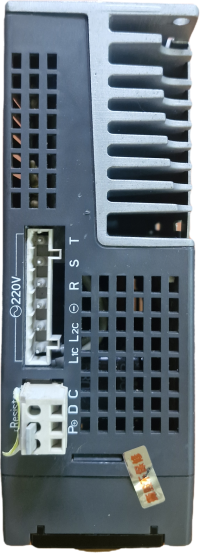

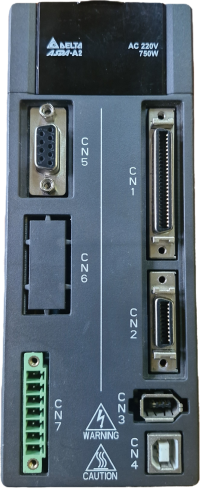

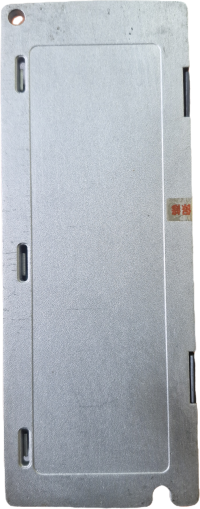

ASD-A2-0721-U — это блок управления (сервопривод переменного тока) мощностью 0,75 кВт, рассчитанный на работу с однофазной сетью 220 В. Относится к серии ASD-A2 от Delta Electronics.
Данный блок прошит версией математики для управления револьверной головкой SAUTER (EK700-446-A0-00).
Технические характеристики
- Номинальная мощность: 750 Вт.
- Длительный выходной ток: 5,1 А.
- Охлаждение: принудительное, с помощью вентилятора.
- Метод управления: SVPWM (векторное управление).
- Режимы настройки: автоматический и ручной.
- Тормозной резистор: встроенный.
- Аналоговый выход: программируемый (диапазон: ±8 В).
- Дискретные входы: «Servo On», сброс, переключатель коэффициента, аварийный стоп и другие.
- Дискретные выходы: выход импульсного датчика (A, B, Z — фазы, Line Driver и Z — Open Collector), сигнал готовности привода, сигнал включения, сигналы аварии и ошибок, сигналы для электромагнитного тормоза.
- Функции защиты: от превышения тока, перенапряжения, перегрузки двигателя, превышения скорости, контроль связи и другие.
- Интерфейсы связи: RS-232, RS-485, CANopen, USB, DMCNET.
- Источник питания: 220 В AC, 1 или 3 фазы.
- Степень защиты: IP20.
- Рабочая температура: от 0 °C до +55 °C.
- Габаритные размеры (Ш×В×Г): 65×173×180 мм.
- Вес: 2 кг.
Особенности
- Высокая точность. Встроенный энкодер на 1 280 000 имп/об обеспечивает стабильную работу на очень низких скоростях.
- Высокая динамика. Полоса пропускания до 1 кГц. Время изменения скорости двигателя от −3000 до 3000 об/мин составляет 10 мс (без нагрузки).
- Подавление вибрации. Встроенная функция автоматического подавления низкочастотной вибрации с помощью двух фильтров.
- Полностью замкнутый контур позиционирования. Встроенный интерфейс (CN5) для подключения внешнего датчика положения (оптической линейки или энкодера) позволяет создать второй замкнутый контур обратной связи по положению исполнительного механизма для задач высокоточного позиционирования.
- Функция E-CAM (электронный кулачковый вал). До 720 позиций E-CAM с возможностью плавной интерполяции между ними.
- Гибкий режим внутреннего позиционирования (Pr). Позволяет задать 64 уставки заданных положений. Доступно 5 способов управления: 35 видов режимов выхода в исходную позицию, программируемых переходов, режимов записи параметров, скоростных и позиционных значений.
- Функции захвата и сравнения в реальном времени. Способность запоминать мгновенное значение текущей координаты во время движения (отклик — 5 мкс) и мгновенной активизации выхода (DO) при достижении предустановленных значений координат движения (отклик — 5 мкс).
Области применения
ASD-A2-0721-U подходит для использования в автоматизированных системах, где требуется точное управление электродвигателями. Это может включать автоматизацию производственных линий, управление насосами и вентиляторами, а также применение в системах кондиционирования воздуха и других инженерных системах.
Расшифровка номенклатуры
- ASD — сервопривод переменного тока;
- A2 — серия A2;
- 07 — номинальная мощность 0,75 кВт;
- 21 — напряжение питания 220 В, 1 фаза;
- U — тип.
